У моїй практиці роботи з харчовим обладнанням, трубопровідною арматурою та нержавіючим металопрокатом є деталі, які здаються дрібницею, але насправді вирішують дуже багато. Один із таких елементів — нержавіючий кульовий кран із зовнішньою різьбою. Хтось скаже: звичайний кран, що в ньому особливого? Але кожен, хто хоча б раз стикався з реальним виробництвом, знає — від надійності цього крана залежить і безпека, і зручність експлуатації, і навіть строки випуску готової продукції.

Сьогодні хочу поділитися своїм поглядом на цей тип арматури. Розповім, де і для чого застосовуються такі крани, які вони мають особливості, на що варто звертати увагу під час вибору та як вони поводяться в експлуатації. Усе — виключно на основі практичного досвіду, без сухих рекламних штампів.

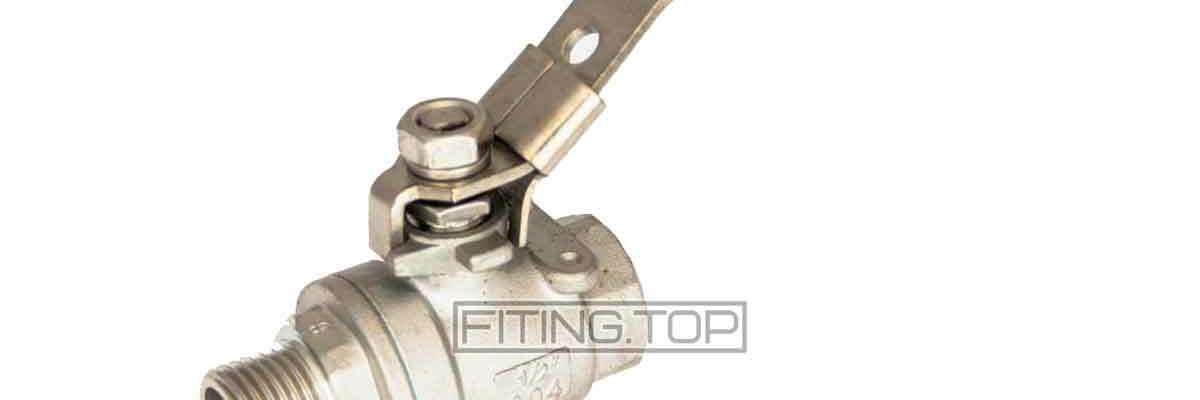

Що являє собою нержавіючий кульовий кран із зовнішньою різьбою

По суті, це запірний елемент трубопровідної системи. Усередині корпусу розташована куля з отвором — коли куля повернута отвором уздовж потоку, рідина проходить вільно. Варто повернути ручку на 90 градусів — і прохід повністю перекривається. Усе просто та надійно.

Ключова особливість полягає в тому, що тут використовується зовнішня різьба. Це означає, що кран можна вкрутити в муфту, фітинг, різьбове з'єднання на трубі або елементі обладнання. Такий тип підключення зручний там, де часто доводиться збирати та розбирати магістралі або де важливо мінімізувати кількість перехідників.

Корпус таких кранів, як правило, виготовляється з нержавіючої сталі AISI 304. Це класичний харчовий сплав, стійкий до корозії та придатний для роботи з водою, пивом, молочними продуктами, соками й мийними розчинами.

Чому саме нержавіюча сталь

Колись на виробництві ми працювали з латунними кранами. Здавалося б, дешевше та звичніше. Але латунь швидко втрачає свій зовнішній вигляд, а головне — з часом може виділяти небажані домішки в продукт. У пивоварінні це особливо критично: смак напою може змінитися дуже швидко.

Із нержавіючою сталлю ситуація зовсім інша. Вона не лише довговічна, а й практично інертна до більшості харчових середовищ. Нержавіючий кульовий кран із зовнішньою різьбою легко витримує регулярні CIP-мийки (Cleaning In Place — санітарне очищення без розбирання), перепади температур і тиск до 64 бар залежно від конструкції.

У мене був випадок: на лінії розливу пива ми використовували крани з AISI 304, які пропрацювали без заміни понад п'ять років. За весь цей час — жодних ознак закисання, підтікання чи корозії. Лише змащування та планові перевірки. Саме тут і проявляється справжній ресурс обладнання.

Переваги зовнішньої різьби

Іноді мене запитують: чому саме зовнішня різьба, а не внутрішня? Усе залежить від місця встановлення.

Зовнішня різьба зручна, коли:

  • потрібно швидко під'єднати кран до муфти або фітинга;

  • важливо скоротити кількість перехідників;

  • необхідна розбірна конструкція без зварювання;

  • монтаж виконується в обмеженому просторі.

Наприклад, на пивоварні часто доводиться працювати у вузьких вузлах, де кожен зайвий сантиметр має значення. Зовнішня різьба дозволяє обійтися без додаткової муфти, просто вкрутивши кран безпосередньо у фітинг. Економія місця та часу очевидна.

Практика експлуатації: історія з пивоварні

Хочу навести конкретний приклад. На одному невеликому крафтовому виробництві ми монтували лінію охолодження сусла. Потрібно було передбачити відводи в контрольних точках, де вимірюються температура та густина. Саме там були встановлені нержавіючі крани із зовнішньою різьбою.

Чому саме вони? Усе просто: лінія постійно миється лужними та кислотними розчинами, а температура змінюється від крижаної води до гарячого сусла. Латунь або чавун у таких умовах довго не прослужили б. А нержавіюча сталь чудово справляється з такими навантаженнями.

Крани вже чотири роки працюють на цій лінії — жодних проблем. Замінювали лише ущільнення. І це при тому, що їх відкривають і закривають по кілька разів щодня.

Технічні характеристики та особливості вибору

Якщо говорити про характеристики, то під час вибору варто враховувати:

  • діаметр умовного проходу (зазвичай від DN8 до DN100, але для різьбових моделей найчастіше DN15–DN50);

  • робочий тиск — стандартні моделі витримують до 40–64 бар;

  • температурний діапазон — від -20 до +180 °C;

  • тип ущільнення кулі — найчастіше використовується PTFE (фторопласт), який стійкий до хімічних речовин і високих температур.

Важливо розуміти, що різні виробники можуть відрізнятися товщиною стінок корпусу та якістю обробки кулі. Я завжди раджу перевіряти, наскільки плавно працює ручка. Якщо рух тугий або із заїданнями — краще відмовитися від такої моделі. Це одна з ознак низької якості виготовлення.

Де застосовуються нержавіючі крани із зовнішньою різьбою

Такі крани можна зустріти практично всюди, де працюють із рідинами:

  • на пивоварних і виноробних підприємствах;

  • на молокозаводах;

  • на лініях розливу соків, води та газованих напоїв;

  • у фармацевтичній промисловості;

  • у хімічній галузі (якщо робоче середовище сумісне зі сталлю AISI 304).

Неодноразово бачив, як одні й ті самі моделі кранів використовуються і на пивоварнях, і на підприємствах із виробництва морозива. Їхня універсальність справді вражає.

Недоліки та обмеження

Чесно кажучи, будь-яке обладнання має свої недоліки. Нержавіючий кульовий кран із зовнішньою різьбою — не виняток.

По-перше, його вартість вища, ніж у латунних аналогів. Проте якщо врахувати ресурс і тривалий термін служби, така переплата повністю виправдана.

По-друге, зовнішня різьба менш захищена від механічних пошкоджень. Під час монтажу необхідно акуратно працювати інструментом, щоб не пошкодити різьбові витки.

І, нарешті, такі крани все ж потребують періодичного обслуговування: перевірки ущільнень і змащування штока. Втім, у порівнянні з іншими видами трубопровідної арматури це зовсім незначні роботи.

Висновок: чи варто обирати нержавіючий кульовий кран із зовнішньою різьбою

Мій досвід однозначний: так, варто. Особливо якщо йдеться про харчову промисловість, де найважливішими є чистота, надійність і зручність. Нержавіюча сталь AISI 304 чудово витримує агресивні середовища, перепади температур і щоденну інтенсивну експлуатацію.

Нержавіючий кульовий кран із зовнішньою різьбою — це універсальне рішення для тих, хто цінує практичність. Він економить місце в трубопровідній системі, забезпечує герметичність і служить багато років.

Коли я бачу, що такі крани працюють на виробництві по 5–7 років без жодних проблем — це найкраща рекомендація. Саме тому я завжди раджу їх тим, хто хоче створити систему, яка потребуватиме лише планового технічного обслуговування протягом багатьох років.
